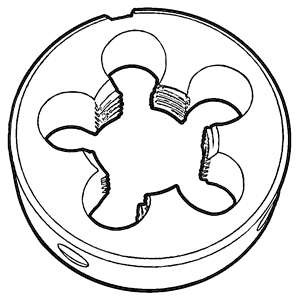

(или как еще её называют в народе – лерка) - это разновидность металлорежущего инструмента, основной функцией которого является нарезание внешней резьбы ручным или машинным способом. Плашка имеет резьбовое отверстие с канавками, что позволяет нарезать и калибровать резьбу за один проход.
Виды плашек:
• Цельные. Позволяют получать резьбу (трубную коническую, дюймовую и метрическую) высокого качества за счет высокой жесткости, но имеют небольшую износостойкость;
• Разрезные. Из-за малой жёсткости могут пружинить, не давая точной и чистой резьбы, изменяя её диаметр;
• Раздвижные. Данный вид плашек очень универсальный, т.к. состоят из двух частей и устанавливаются в направляющие клуппа. К последнему прилагается набор плашек для изготовления резьбы разного диаметра.
В зависимости от формы наружной поверхности плашки бывают:
• Квадратные;
• Круглые. Плашки данной формы предназначены для работы в воротках или устанавливаются в резьбонарезных патронах;
• Шестигранные;
• Призматические.
По направлению резьбы плашки бывают: правые и
левые.
Классификация плашек:
1.
Метрические. Используются на нарезания метрической резьбы с максимальным стандартным диаметром до 68 мм., обозначается буквой «М».
2.
Трубные цилиндрические. Обозначаются буквой «G» и используются для нарезания дюймовой резьбы.
3.
Трубные конические. Маркируются буквой «К», применяются для получения конической резьбы в трубопроводах высокого давления.
4.
Трапецеидальные. Обозначаются буквами «Tr», а используется данная лерка для нарезания трапецеидальной резьбы и имеет на выходе высокое качество детали.
Для изготовления плашек применяют сталь Р18 и Р6М5.
